手动修复iPhone距离感应功能

  我的iPhone 3GS之前一直使用正常,最近接打电话老是不小心触到免提、静音区域。仔细观察后发现,原来接打电话时,屏幕会自动关闭,而现在通话过程中屏幕一直是亮的。起初认为是系统问题,将系统版本从4.0.1降至4.0、3.1.3,问题依旧。上网查询后确定是距离感应功能失效,感应排线出问题了,属于硬件故障,只能更换排线来解决。因为当地没有维修点,送修太麻烦、报价又高,所以哥在淘宝花15元拍了根感应排线,决定自己动手修复。

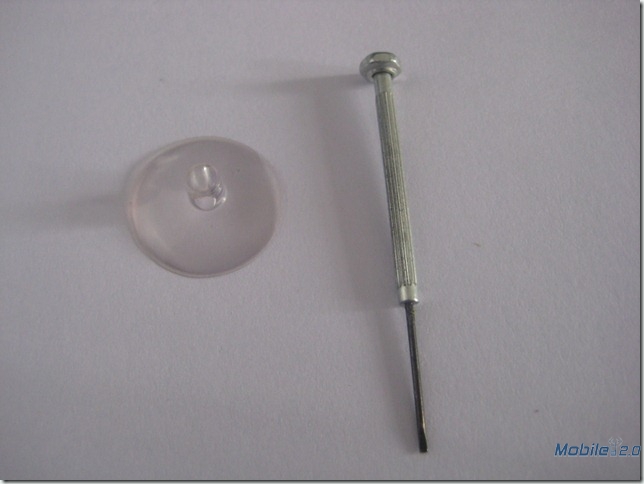

  所需工具:螺丝刀、吸盘(可以用毛绒玩具上的)

1

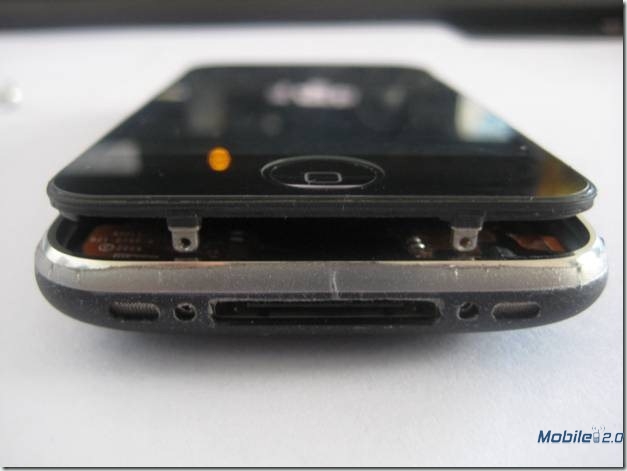

  首先将iphone关机,用螺丝刀卸掉机身底部的两颗螺丝。用塑料吸盘吸附到屏幕底部的左右两端,轻轻向外提拉,慢慢将屏幕面板从机壳内提取出来。

clip_image008

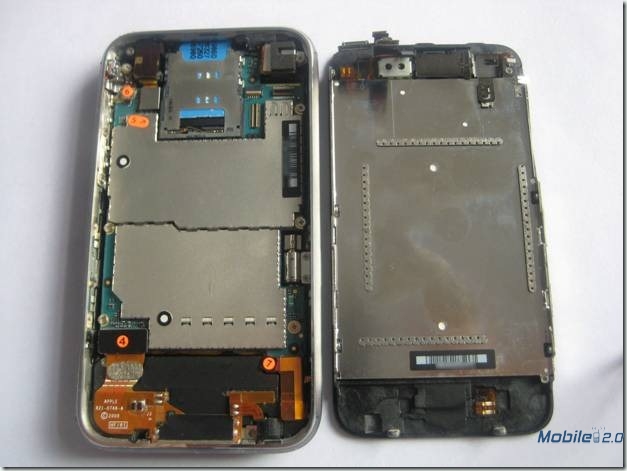

  抬起屏幕后,会看到机壳内部用数字标示的排线,数字顺序即代表拆解顺序。用螺丝刀依次撬开1、2号排线插头,就能看到3号排线了。

clip_image010

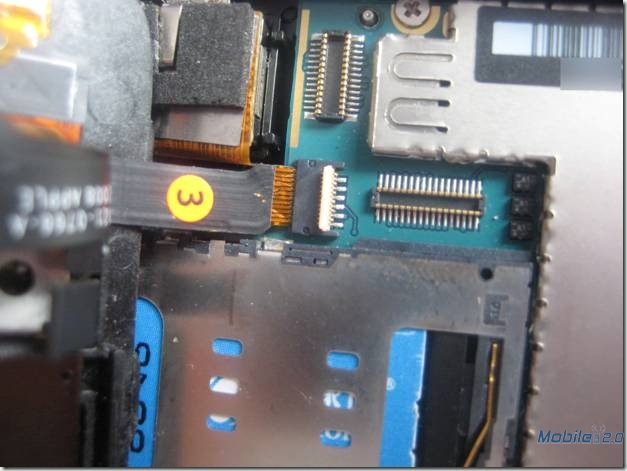

  3号排线就是需要更换的感应排线,主要功能是为光线感应、距离感应和听筒工作供应电力、传输数据。撬起排线插座上的白色塑料卡子,轻轻抽出3号排线,就可使屏幕和机体彻底分离。

clip_image012



clip_image014

  要更换排线必须先卸开屏幕,卸掉屏幕背面右上方和两侧的6颗螺丝,轻轻向外侧掰屏幕金属边框的同时,向上提拉屏幕右下角的突出部位,使液晶屏脱离屏幕边框。

clip_image016

clip_image018

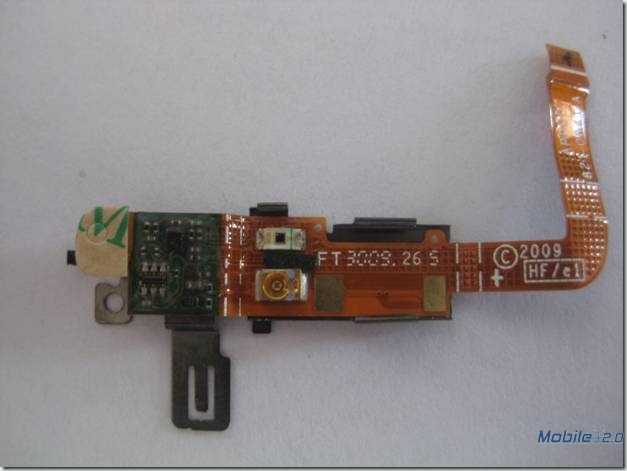

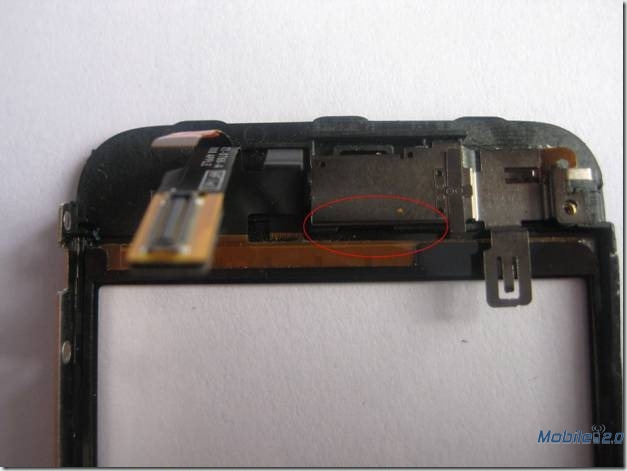

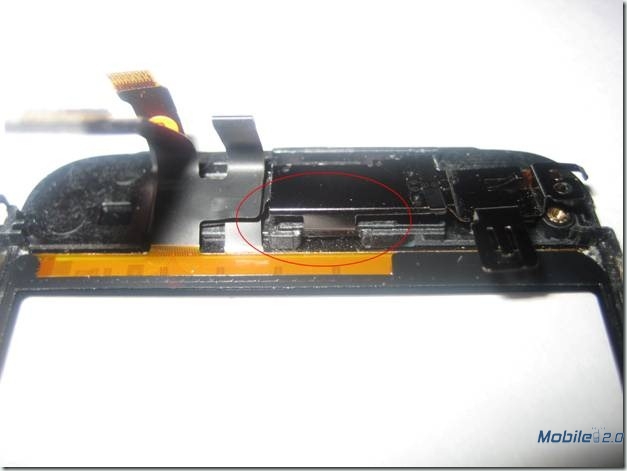

  感应排线被一块小铁片扣在屏幕边框上,在下图标识部位用螺丝刀向外撬,将铁片从边框上取下。感应排线是粘贴在铁片上的,将排线从铁片上撕下来,把新排线背面的贴纸撕掉,对准排线和铁片上的两个圆孔位置,把新排线粘贴到铁片上。

clip_image022clip_image024



clip_image026

clip_image028


clip_image030



clip_image032

  接下来按照之前拆解的反顺序,重新组装屏幕,接好排线插头,开机测试,距离感应功能正常,修复成功。然后将屏幕面板装入机壳,上好螺丝就可以了。

  故障分析:故障出现之前,笔者为了“研究”曾拆过机,在拆卸感应排线时,未注意到需要先打开塑料卡子,而是直接硬拔出来。插入时其实很轻松,只要将排线的金手指部分插入插座即可,而我是使用镊子夹着排线硬往插座里插,以为要将排线插头部分全部插入,因错误操作导致排线出现故障。在此,提醒喜欢钻研的朋友,拆卸手机须谨慎操作,切勿蛮干,对于尚在保修期内的手机切勿进行拆卸,以免失去保修权利。

  TIPS:手机排线就是手机主板连接手机显示屏、摄像头、键盘等设备的连接线,其主要作用是负责手机主板与其它设备之间的数据传输。手机排线故障主要表现为:花屏、不显示、无灯光、听筒无声、无振铃、不开机、按键失灵等等。
